一、 概述 ?

? ? ? ? ?JTW-ZCD-G3N 點型感溫火災探測器（以下簡稱探測器）為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接。探測器采用帶A/D 轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合 使用更能可靠探測火災，減少損失。?

? 探測器具有A1R 和BS 兩種類別，根據應用環境的不同，可使用編碼器進行現場設置。?

二、 特點 ?

? ? ? 1. 與控制器采用無極性二總線連接；?

? ? ? 2. 地址編碼由電子編碼器直接寫入，工程調試簡便可靠；?

? ? ? 3. 探測器具有 A1R 和 BS 兩種類別，可用于更廣泛的溫度環境。?

三、 技術特性 ?

? ? ? ?1. 探測器類別：P（A1R 和 BS 可設，出廠默認類別為 A1R）?

? ? ? ?2. 工作電壓：總線 24V，允許范圍：16V～28V?

? ? ? ?3.?工作電流：?

? ? ?監視電流≤0.8mA?

? ? ?報警電流≤1.8mA?

? ? ? ?4. 報警確認燈：紅色（巡檢時閃爍，報警時常亮）?

? ? ? ?5. 編碼方式：十進制電子編碼，編碼范圍在 1～242 之間?

? ? ? ?6. 探測角度≤45°?

? ? ? ?7. 保護面積：當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。 具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。?

? ? ? ?8. 使用環境：?

? ? ?溫? 度： A1R 類別：典型應用溫度 25℃；范圍 -10℃～50℃?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? BS 類別： 典型應用溫度 40℃；范圍 -10℃～65℃?

? ? ?相對濕度≤95%，不凝露?

? ? ? ?9. 外形尺寸：直徑 103mm 高：58mm（帶底座）?

? ? ? 10. 外殼防護等級：IP33?

? ? ? 11. 殼體材料和顏色：ABS，象牙白?

? ? ? 12. 重量：約 115g?

? ? ? 13. 安裝孔距：45mm～75mm?

? ? ? 14. 執行標準：GB 4716-2005

四、 結構特征與工作原理 ?

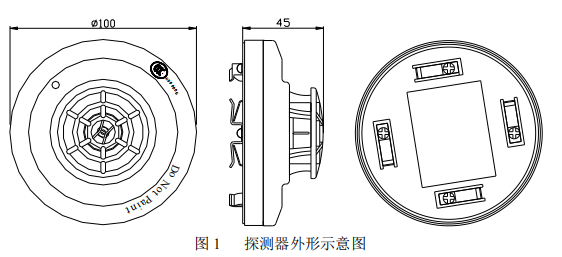

? ? ? ?1. 探測器外形示意圖如圖 1 所示。?

? ? ? ?2. 工作原理?

? ? 探測器采用熱敏電阻作為傳感器，利用熱敏電阻對環境溫度敏感的特性來獲取環境溫度信息。 內部電路將該信息轉換為電壓信號后傳送到單片機。單片機通過內置的智能算法對信號進行分析處 理，同時判斷當前是否處于火警或故障狀態，并向控制器發送當前的狀態信息。

五、 安裝與布線 ?

? ? ?警告：安裝探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。 ?

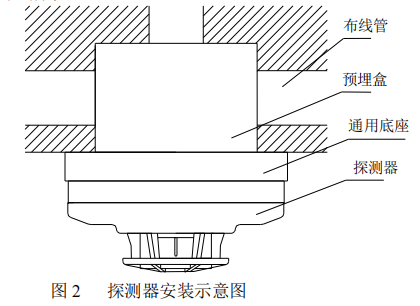

? ? ? ? ?1. 安裝方法 探測器安裝示意圖如圖 2 所示。?

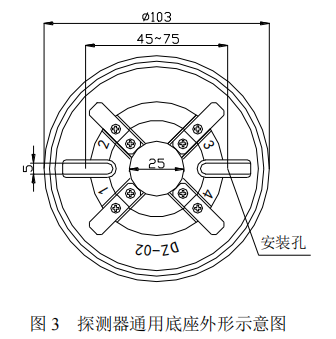

?? 探測器的底座示意圖如圖 3 所示。底座上有 4 個導體片，片上帶接線端子，底座上不設定位卡， 便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

??

? ? ? ? 2. 布線方式：探測器二總線宜選用截面積≥1.0mm2的 RVS 雙絞線，穿金屬管或阻燃管敷設。

六、 測試 ?

? ? 警告：請待全部探測器都安裝完畢后再接通電源。 ?

? ? ? ? 1. 探測器安裝結束后或每次定期維護保養后必須進行測試。?

? ? ? ? 2. 測試內容：?

? ?注冊：確認安裝與布線正確之后，通過連接的控制器進行在線設備注冊，核對已安裝的探測器數量與控制器注冊到的探測器數量是否一致。?

? ?模擬火警：注冊完成后，任選一探測器，人為使它滿足火警條件，驗證探測器是否正常報火警。?

? ? ? ? 3. 測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。?

? ? ? ? 4. 在測試過程中不合格的探測器按“常見故障及維修”及“維護保養”進行處理，然后再進行測 試，如仍不能通過測試，則應返廠維修。??

? ?注意：首次測試時應取下防塵罩，正常運行前應安裝防塵罩，防止灰塵進入。 ?

七、 使用及操作 ?

? ? 編碼地址的寫入：打開電子編碼器電源，輸入地址(1～242)，按下“編碼”鍵，屏幕上將顯 示下一個編碼地址，表明相應的地址已被寫入，按下“清除”鍵返回；若編碼失敗，則顯示錯誤 信息“E”，按下“清除”鍵，顯示“0”，可重新進行操作。?

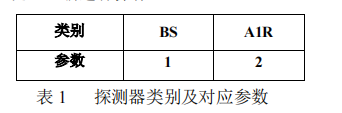

? ?探測器類別的設置：打開電子編碼器電源，輸入開鎖密碼，按下“清除”鍵，按下“功能” 鍵，接著按下“4”，此時屏幕顯示“-”。輸入探測器類別參數（見表 1），按下“編碼”鍵寫入設 置信息。如果屏幕上顯示“P”，表明寫入成功，按下“清除”鍵返回；則如果屏幕上顯示“E”，表明寫入失敗，按下“清除”鍵，重新進行操作。?

八、 常見故障及維修 ?

? ? ? ? ? ? ?1. 誤報故障：使用電子編碼器對報故障的探測器進行讀碼操作，若在兩種總線極性情況下讀碼 正確，則該探測器正常，應檢查與探測器底座相連的線路問題；若有一種極性不能夠讀碼， 可退回廠家維修。?

? ? ? ? ? ? 2. 誤報火警：退回廠家維修。?

九、 維護保養 ?

? ? ? ? ? 1. 探測器應在即將調試前方可安裝，在安裝前應妥善保管；并應采取相應的防塵、防潮、防腐蝕 措施。?

? ? ? ? ? 2. 探測器應注意防塵，防塵罩必須在工程正式投入使用后方可摘下。?

? ? ? ? ? 3. 探測器每年至少清潔一次，以保證系統的正常運行。?

? ? ? ? ? 4. 探測器在進行清潔之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。?

? ? ? ? ?5. 探測器清潔后，將探測器重新安裝好，然后進行測試。?

? ? ? ? ?6. 每半年應進行一次模擬火警試驗，測試探測器是否工作正常。?

十、 報廢 ?

? ?產品報廢應按 GB 29837-2013《火災探測報警產品的維修保養與報廢》執行。火災探測報警產 品使用壽命一般不超過 12 年，可燃?xì)怏w探測器中氣敏元件、光纖產品中激光器件的使用壽命不超過 5 年。產品達到使用壽命時一般應報廢。若繼續使用，產品的使用或管理方應按上述標準的有相要 求每年進行檢測和試驗，并進行系統性能測試。所有檢測、試驗和測試結果均合格后方可繼續使用。?

?十一、 注意事項 ?

? ? ? ? ?1. 在探測器周圍 0.5m 內，不應有遮擋物。?

? ? ? ? ?2. 探測器至空調送風孔邊的水平距離不應小于 1.5m。?

? ? ? ? ?3. 探測器至墻壁、梁邊的水平距離不應小于 0.5m。?

? ? ? ? ?4. 探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于 45°。?

? ? ? ? ?5. 探測器底座應安裝牢固，其導線連接必須可靠。?

? ? ? ? ?6. 探測器的報警確認燈，應面向便于人員觀察的主要入口方向。?

? ? ? ? ?7. 在進行維護保養時，應小心以避免損壞探測器。?

? ? ? ? ?8. 請使用專業測試裝置模擬火警試驗，非專業測試裝置（例如打火機等）可能會造成探測器損 壞。??

? ? ? ? ?9. 在寬度小于 3m 的內走道頂棚上設置探測器時，宜居中布置，感溫探測器的安裝間距不應超過 10m。?

? ? ? ? 10. 在可能產生陰燃火的場所，不宜選用感溫探測器。?

? ? ? ? 11. 產品僅應被安裝在產品安裝使用說明書所明示規定的使用環境，不適用于有爆炸性氣體或有腐蝕性氣體的場所（包括使用磷化鋁殺蟲劑的煙草倉庫）。產品不可被安裝在對設備有特殊認證要求的環境或場所（包括但不限于爆炸性環境、船舶、飛機、火車、機動車等交通工具）。如有特殊需求，請聯系本公司相應銷售人員。
